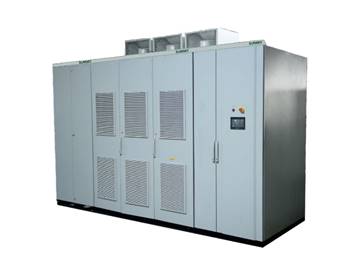

萨梅特高压有源无功补偿装置

ACTIVE REACTIVE POWER COMPENSATION DEVICE(HIGH VOLTAGE)

萨梅特高压有源无功补偿装置 (SHSVG)是目前全球领先的高压动态无功补偿技术，利用成熟的电压源型变流器技术，使得无功补偿装置实现了质的飞跃。无功补偿不再采用大容量的电容、电感器件，而是通过大功率电力电子器件的高频开关实现无功能量的变换。

萨梅特高压有源无功补偿装置 (SHSVG)的主要作用是：提高电网稳定性、 增加输电能力、消除无功冲击、抑制谐波、平衡三相电网，降低损耗、节能减排。其基本原理是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，将桥式变流电路通过电抗器并联在电网，适当调节桥式变流电路输出电压的相位和幅值或者直接调节其输出电流，使该电路吸收或者发出满足要求的无功功率，从而实现动态无功补偿的目的。

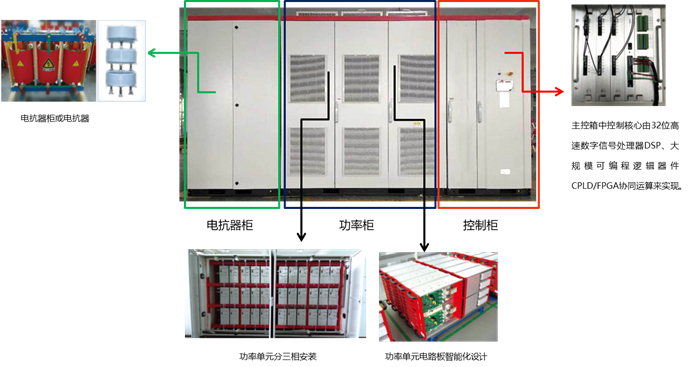

（SHSVG结构示意图）

萨梅特高压有源无功补偿装置 (SHSVG)是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数的控制等，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的SHSVG装置安装在某些特殊负荷（如电弧炉等）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提高功率因数、克服三相不平衡、消除电压闪变和电压波动、抑制谐波污染等。

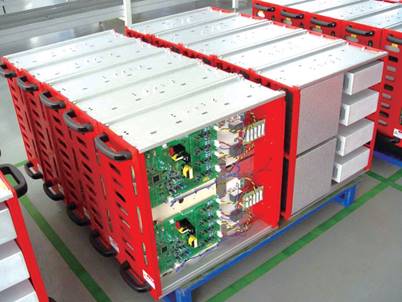

功率单元（模块）

产品特点：

● 模块化设计，安装、调试、操作简便

● 动态响应速度快，响应时间≤ 5ms

● 在补偿容量足够的前提下，输出电流谐波（THD）≤ 3%

● 多种运行模式极大的满足用户需求，运行模式有：恒装置无功功率模式、恒考核点无功功率模式、恒考核点功率因数模式、恒考核点电压模式、恒考核点无功功率模式

● 实时跟踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波，补偿负序电流，提高电网供电质量

● 抑制电压闪变，改善电压质量，稳定系统电压

●电路参数精心设计，发热量小，效率高，运行成本低

● 装置结构紧凑，占地面积小

● 主电路采用 IGBT 组成的 H 桥功率单元链式串联结构 , 每相由多个相同功率单元组成，整机输出由 PWM 波形叠加而成的阶梯波，逼近正弦，经输出滤波后正弦度良好

● 采用冗余性设计和模块化设计，满足系统高可靠性的需求

● 功率电路模块化设计，维护简单，互换性好

● 保护功能齐全，具有过压、欠压、过流、单元过热、不均压等保护，并能实现故障瞬间的波形录制，便于确定故障点，易维护，运行可靠性高

● 人机界面友好显示，对外通讯提供了RS485、以太网等接口，采用标准 Modbus 通讯协议。除具有实时数字量及模拟量的显示、运行历史事件记录、历史曲线记录查询、单元状态监控、系统信息查询、历史故障查询等功能外，还具有送电后系统自检、一键开停机、分时控制、示波器（AD 通道强制录波）、故障瞬间电压 / 电流波形记录等特色功能

● SHSVG 设计包含与FC配合使用的接口，实现定补和动补的有效结合，为用户提供更经济、更灵活的补偿方案

● 投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投

● 与系统连接时，不需要考虑交流系统相序，连接方便

● 可并联安装，极易扩展容量，并机运行使用光纤通讯，通讯速度快，能够完好的满足实时补偿的要求

主要技术参数：

● 额定工作电压：6kV、10kV、27.5kV、35kV

● 额定容量：±1 ～ ±100Mvar

● 输出无功范围：感性额定无功到容性额定无功范围内连续变化

● 响应时间：≤ 5ms

● 过载能力：1.2 倍过载 1 分钟

● 输出电压总谐波畸变率（并网前）：≤ 5%

● 输出电流总谐波畸变率 THD（额定功率下）：≤ 3%

● 系统电压不平衡保护，整定范围：4% ～ 10%

● 效率：额定运行工况≥ 99%

● 运行温度：-20℃～ +40℃

● 贮存温度：-30℃～ +70℃

● 人机界面：采用彩色触摸屏显示；

● 相对湿度：月平均值不大于 90﹪ (25℃ )，无凝露

● 海拔高度：﹤2000m( 高于2000m需定制)

● 地震烈度：≤ 8 度

更多产品资料、成功案例、产品选型等欢迎致电萨梅特咨询
